メッシュ生成ソフトウェア

TetGen

外部ページ

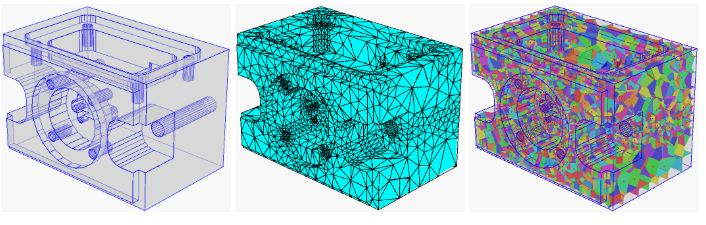

スクリーンショット

写真

  • 出典: 旧Weeblyページから回収したローカル画像

概要

TetGenはHang Siが開発する、三次元多面体領域の四面体メッシュ生成器です。コマンドラインプログラムとしても、C++ライブラリとしても利用できます。

数値手法と対象

  • 数値手法: 制約付きDelaunay四面体分割、境界適合Delaunayメッシュ、Voronoi分割、品質・体積制約による細分化。
  • 主な対象: PLCで記述した三次元多面体、STL等の表面形状からの四面体メッシュ生成。

向いている用途

軽量なコマンドまたはライブラリから、有限要素・有限体積法用の境界適合四面体メッシュを自動生成する用途に向きます。

注意点

このソフト自体は電磁界を解くソルバーではありません。要素種類、次数、領域ID、境界ID、出力形式が下流ソルバーの要件を満たすか確認してください。

研究室での位置づけ

独自電磁界コードへ組み込める四面体メッシャとして、GmshやCubitと入力形状、領域ID、要素品質を比較する対象です。
