Sonnet

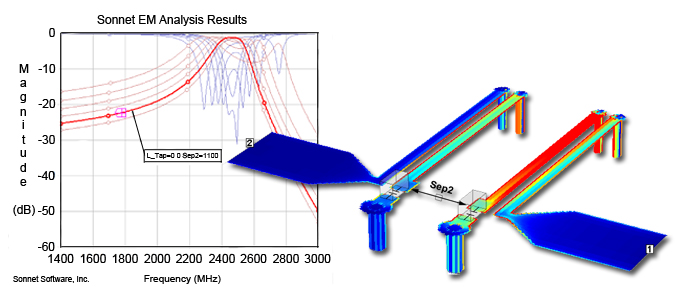

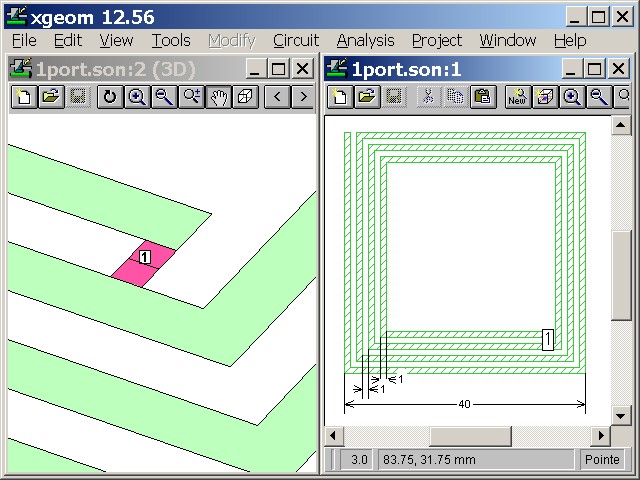

スクリーンショット

• 出典: 旧Weeblyページから回収したローカル画像

• 出典: 旧Weeblyページから回収したローカル画像

• 出典: 旧Weeblyページから回収したローカル画像

概要

Sonnet Suitesは、層状誘電体内の主として平面形状を、遮蔽領域のモーメント法で解く高周波電磁界解析製品です。金属パターンを分割して電流分布とS/Y/Zパラメータを求めます。

数値手法と対象

• 数値手法: 改良モーメント法（MoM）、高速FFT積分、適応バンド合成（ABS）、Co-calibrated ports
• 主な対象: RFICデザイン、MMIC（モノリシックマイクロ波IC）、PCBマイクロ波回路、フィルタ設計、アンテナ（平面型）、LTCC、厚膜回路

向いている用途

マイクロストリップ、ストリップ線路、CPW、MMIC、LTCC、平面フィルタを、導体損失・誘電体損失・箱共振まで含めて精密に解析する用途に向きます。

注意点

層状・主平面形状と導体箱を前提とする手法です。任意三次元筐体や曲面アンテナへは別の3Dソルバーを選んでください。

研究室での位置づけ

平面MoMの基準的な商用実装として、Momentumや基板向け統合ソルバーと収束性を比較する対象です。

確認根拠

• Sonnet 公式ページ
• 確認日: 2026-07-11
