PCB・平面回路特化

SIWave

外部ページ

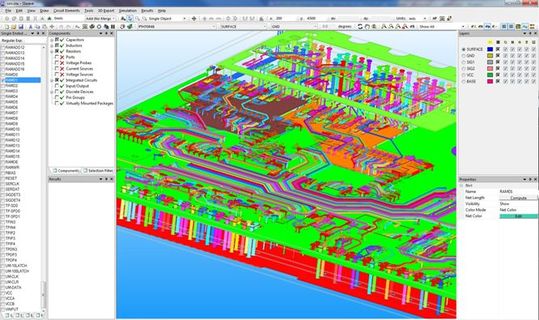

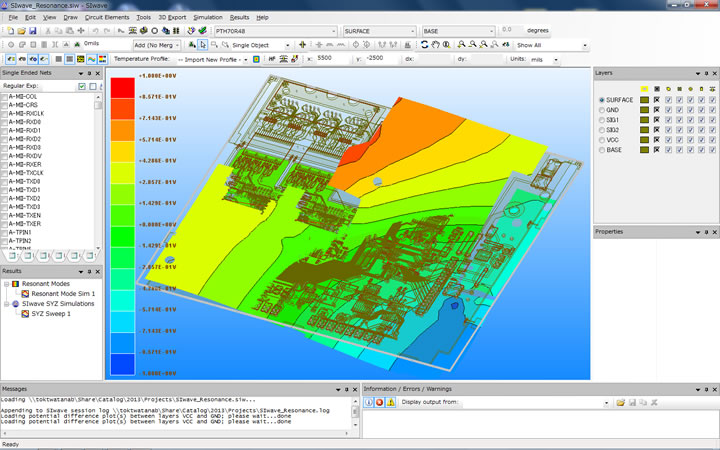

スクリーンショット

画像

  • 出典: 旧Weeblyページから回収したローカル画像

画像

  • 出典: 旧Weeblyページから回収したローカル画像


  • 出典: 旧Weeblyページから回収したローカル画像

概要

Ansys SIwaveはPCB・ICパッケージのシグナルインテグリティ、パワーインテグリティ、EMI、電気・熱連成に特化した解析環境です。ECADレイアウトから電源網と高速チャネルを抽出します。

数値手法と対象

  • 数値手法: PCB・パッケージ向けの専用full-wave抽出、DC IR drop、インピーダンス／クロストーク／EMIスキャンと回路連成。必要に応じてHFSSやIcepakへ接続します。
  • 主な対象: PDN、DDR・SerDesチャネル、電源／グランド共振、DC電圧降下、電流密度、EMI、電熱連成。

向いている用途

完成したPCB・パッケージ全体から電源網と高速信号を抽出し、PDNインピーダンス、クロストーク、IR drop、EMIを検証する用途に向きます。

注意点

基板・パッケージ専用の統合ソルバー群です。任意3Dアンテナや筐体はHFSS等へ渡し、解析種別と抽出範囲を明確にしてください。

研究室での位置づけ

Ansys環境で基板SI/PIと3D場解析を接続する製品として、Sigrity、HyperLynxと比較します。
