有限要素法中心(商用)

Simcenter MAGNET / Motorsolve

外部ページ

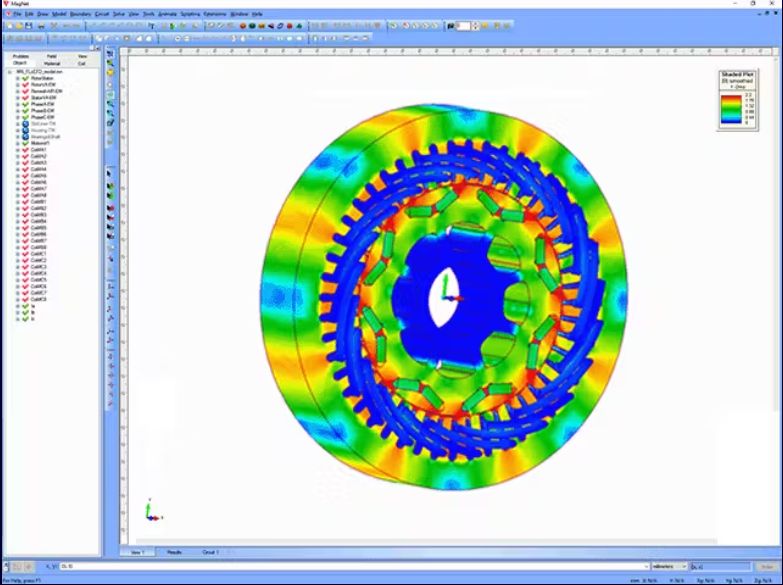

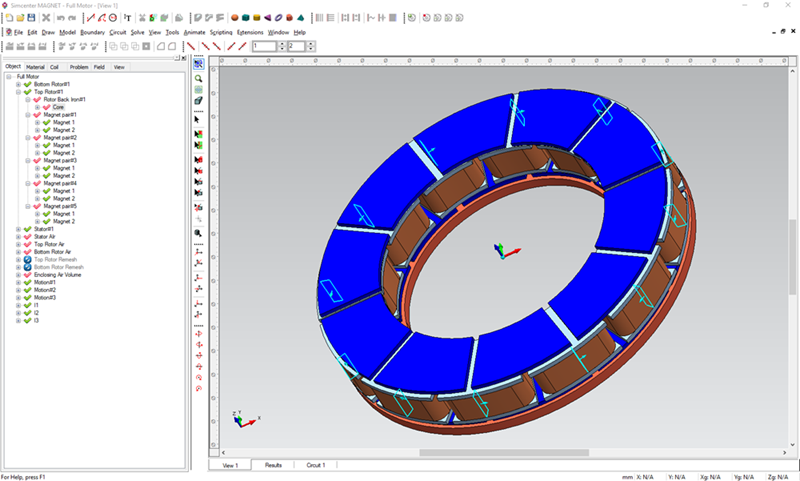

スクリーンショット

画像

  • 出典: 旧Weeblyページから回収したローカル画像


  • 出典: 旧Weeblyページから回収したローカル画像

概要

Simcenter MAGNETは永久磁石やコイルを含む低周波電磁界機器向けの場解析製品です。Motorsolveは電動機テンプレートと自動化された解析を用いて、モータ設計を素早く評価する別製品です。

数値手法と対象

  • 数値手法: MAGNETは2D/3D有限要素法で静磁界、交流、過渡、電場、運動、熱連成を扱います。Motorsolveは等価回路と自動有限要素解析を組み合わせます。
  • 主な対象: MAGNETは電磁機器、センサ、アクチュエータ、変圧器、磁気シールド。Motorsolveは誘導機、永久磁石同期機、SRM、DCモータなどのテンプレート設計。

向いている用途

任意形状の電磁機器を詳細に解く場合はMAGNET、モータ形式を選んで設計案を素早く比較する場合はMotorsolveが向きます。

注意点

MAGNETとMotorsolveの機能を混同しないでください。旧Infolytica製品資料は現行のSiemens公式情報と照合してください。

研究室での位置づけ

モータと磁気浮上の研究で、汎用場解析とテンプレート型モータ設計の違いを比較する対象です。
