積分方程式系(OSS)

Radia

外部ページ

スクリーンショット

上流版Radiaの例

上流版Radiaの磁石モデルと磁界計算

  • 出典: 旧Weeblyページから回収したローカル画像

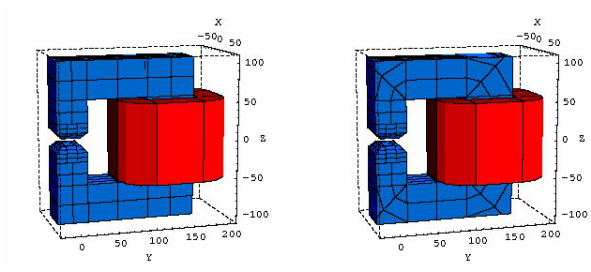

上流版Radiaの電磁石モデル

  • 出典: 旧Weeblyページから回収したローカル画像

菅原研究室fork版の例

Radia fork版で計算した矩形永久磁石のベクトルポテンシャルと磁束線

概要

Radiaは永久磁石、電磁石、鉄心を含む三次元静磁界を計算するオープンソースコードです。ESRFで放射光挿入光源・加速器磁石の設計を目的に開発されました。

数値手法と対象

  • 数値手法: 体積要素の磁化を未知量とする境界積分・積分方程式系の磁静解析を用い、空気領域の体積メッシュを必要としません。
  • 主な対象: 放射光施設、自由電子レーザー、粒子加速器、永久磁石デバイス、精密磁気機器

向いている用途

永久磁石列、アンジュレータ、加速器電磁石、磁気回路をPython/Wolfram Languageから構成し、三次元静磁界と磁力を高速に掃引する用途に向きます。

注意点

時間変化する渦電流や全波電磁界の汎用ソルバーではありません。上流版と菅原研究室fork版の機能・配布を区別してください。

研究室での位置づけ

研究室ではfork版のPython化、可視化、PEEC・BEM/SIBC連携、自動化、NGSolveとの相互検証を進めています。公開一覧では上流版とfork版を別に案内します。
