回路解析(OSS)
Qucs / Qucs-S

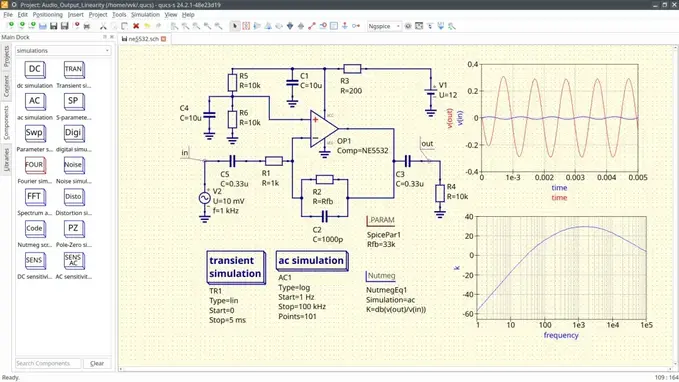

スクリーンショット
- 出典: 旧Weeblyページから回収したローカル画像
概要
Qucsは回路図入力と複数の回路解析を統合したオープンソース環境です。元のQucsは更新が限定的で、現在は外部SPICE系ソルバーを利用するQucs-Sが実用上の後継候補です。
数値手法と対象
- 数値手法: Qucs独自ソルバーまたはQucs-Sからngspice、Xyce、SpiceOpusなどを呼び出して回路解析を行います。
- 主な対象: アナログ・RF回路、Sパラメータ回路、フィルタ、教育用回路。Qucs-Sでは外部SPICEソルバーを利用する回路。
向いている用途
オープンな回路図入力環境で回路を組み、Qucs-Sからngspice等を呼び出して解析エンジンを使い分ける用途に向きます。
注意点
QucsとQucs-Sは同一プロジェクトではありません。利用する版、ソルバー、対応モデルを区別してください。
研究室での位置づけ
回路図入力の教育用途と、ngspiceをGUIから利用する入口として位置づけます。旧Qucsの更新状況とQucs-Sの機能は分けて評価します。
確認根拠
移行元
- 旧Weeblyページ: https://ksugahar.weebly.com/qucs.html
