Ansys Q3D Extractor

外部ページ

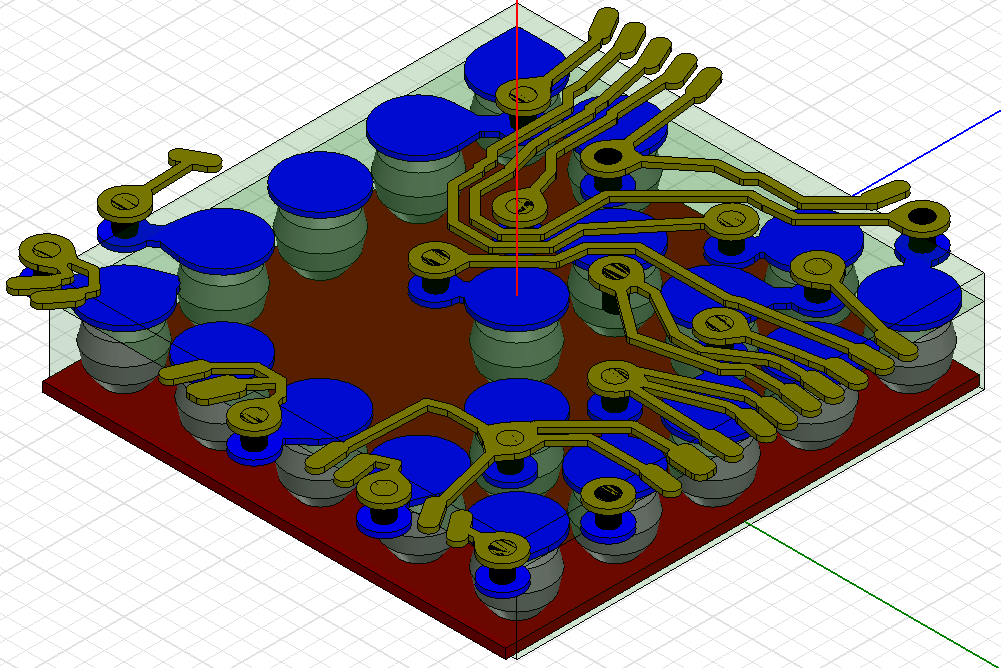

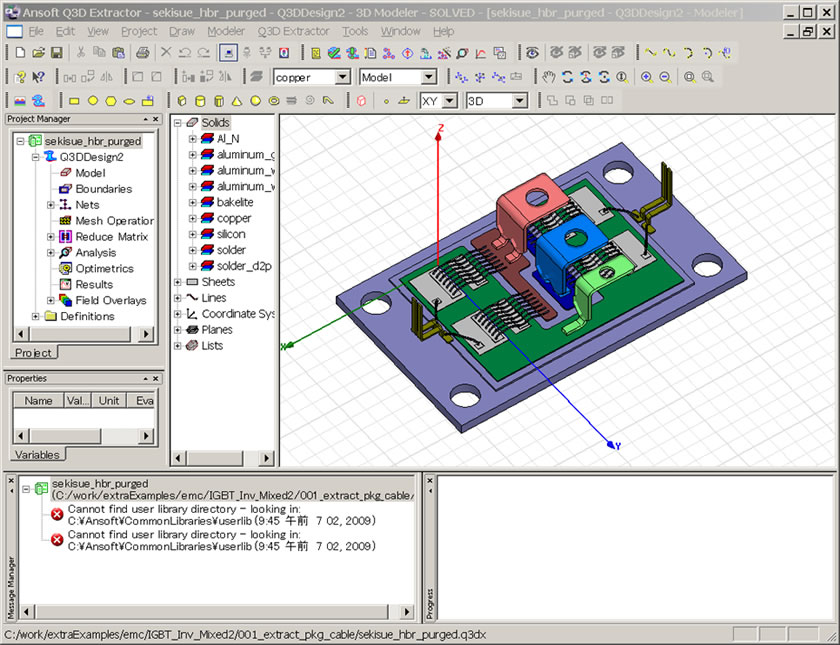

スクリーンショット

出典: 旧Weeblyページから回収したローカル画像

出典: 旧Weeblyページから回収したローカル画像

出典: 旧Weeblyページから回収したローカル画像

概要

Ansys Q3D Extractorは、三次元導体系から周波数依存の抵抗、部分インダクタンス、容量、コンダクタンスを抽出し、等価回路へ変換する準静的電磁界ツールです。

数値手法と対象

数値手法: 3DではDC抵抗を有限要素法、インダクタンスと容量をモーメント法で解きます。公式製品説明では3D MoMをFMMで高速化し、2D抽出には有限要素法を用います。
主な対象: IC、パッケージ設計、PCB（ビア、コネクタ）、ケーブル・ハーネス、パワーエレクトロニクス、タッチパネル設計

向いている用途

バスバー、パワーモジュール、ケーブル、コネクタ、パッケージの寄生RLCGを抽出し、SPICEやシステム解析へ渡す用途に向きます。

注意点

準静的抽出ツールであり、放射、共振、伝搬を含む任意の全波問題の代替ではありません。対象寸法が波長に比べて十分小さいか確認してください。

研究室での位置づけ

誘導加熱コイル、バスバー、巻線の寄生パラメータを回路モデルへ落とす手段として、FastHenryやPEEC実装と比較します。
