積分方程式系(OSS)

NEC-2

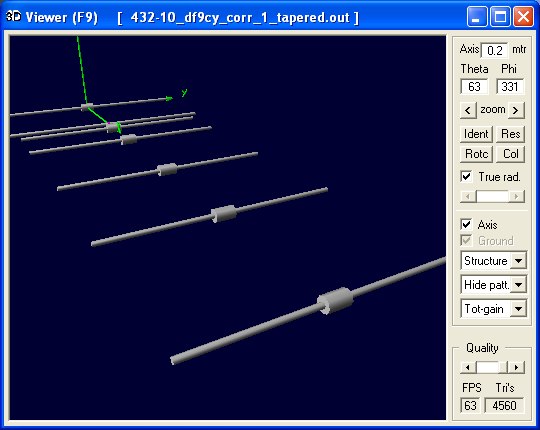

スクリーンショット

写真

  • 出典: 旧Weeblyページから回収したローカル画像

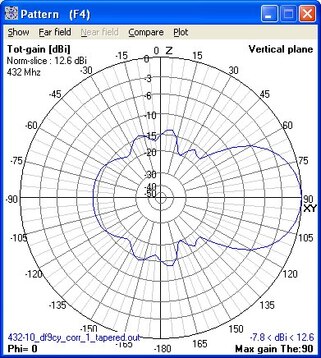

写真

  • 出典: 旧Weeblyページから回収したローカル画像

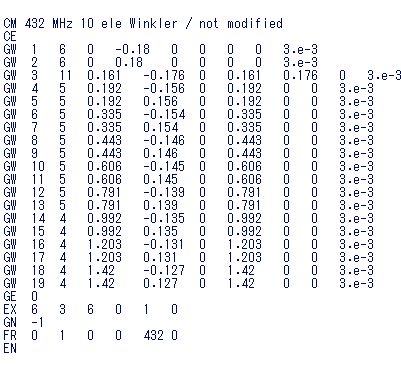

画像

  • 出典: 旧Weeblyページから回収したローカル画像

概要

NEC-2は細線アンテナと散乱体を解析するために米国で開発された歴史的なモーメント法コードです。多数のGUI・派生版の基礎になっていますが、現在の単一公式製品ページはありません。

数値手法と対象

  • 数値手法: 細線近似と区分正弦波基底を用いるモーメント法で、地面効果を含むアンテナ電流と放射を計算します。
  • 主な対象: ワイヤーアンテナ、アマチュア無線、HF、VHF、UHF帯、アンテナアレイ、地上波放送

向いている用途

細い直線導体で近似できるダイポール、八木、ループ、ワイヤーアレイの電流分布、入力インピーダンス、放射パターンを学ぶ用途に向きます。

注意点

太い導体、複雑な面・体積誘電体、高周波で細線近似が崩れる問題には不向きです。派生実装ごとの制限とライセンスを確認してください。

研究室での位置づけ

現行の汎用CAEではなく、細線MoMの歴史と基礎を確認する参照コードです。新規設計では派生実装と制限を明記して利用します。
