LTspice

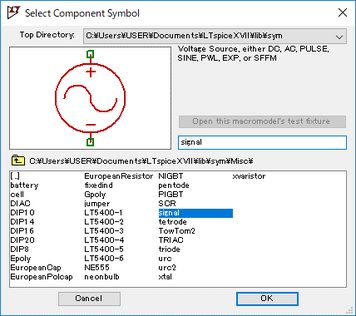

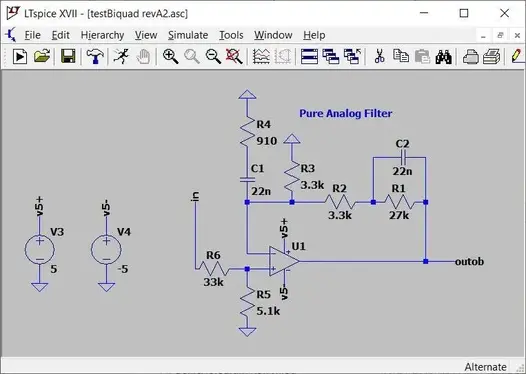

スクリーンショット

• 出典: 旧Weeblyページから回収したローカル画像

• 出典: 旧Weeblyページから回収したローカル画像

概要

LTspiceはAnalog Devicesが無償提供するSPICE回路シミュレータです。回路図入力、デバイスモデル、波形表示を一体化し、電源・アナログ回路を軽量に検討できます。

数値手法と対象

• 数値手法: SPICE系の節点解析により、DC動作点、AC小信号、過渡、雑音などを計算します。
• 主な対象: アナログ回路、スイッチング電源、フィルタ、制御回路、等価回路、教育用回路。

向いている用途

回路アイデアの試作、周波数応答・過渡応答の確認、電磁界解析から得たインダクタンスや寄生素子の影響確認に向きます。

注意点

回路・システムモデルを解く製品であり、三次元の電磁界分布を直接求めるソルバーではありません。寄生RLCやSパラメータは別の場解析から受け渡します。

研究室での位置づけ

研究室では回路解析教育、ネットリスト変換、自動実行、電磁界ソルバーから得た等価回路の確認に利用しています。
