有限要素法中心(商用)

JMAG

外部ページ

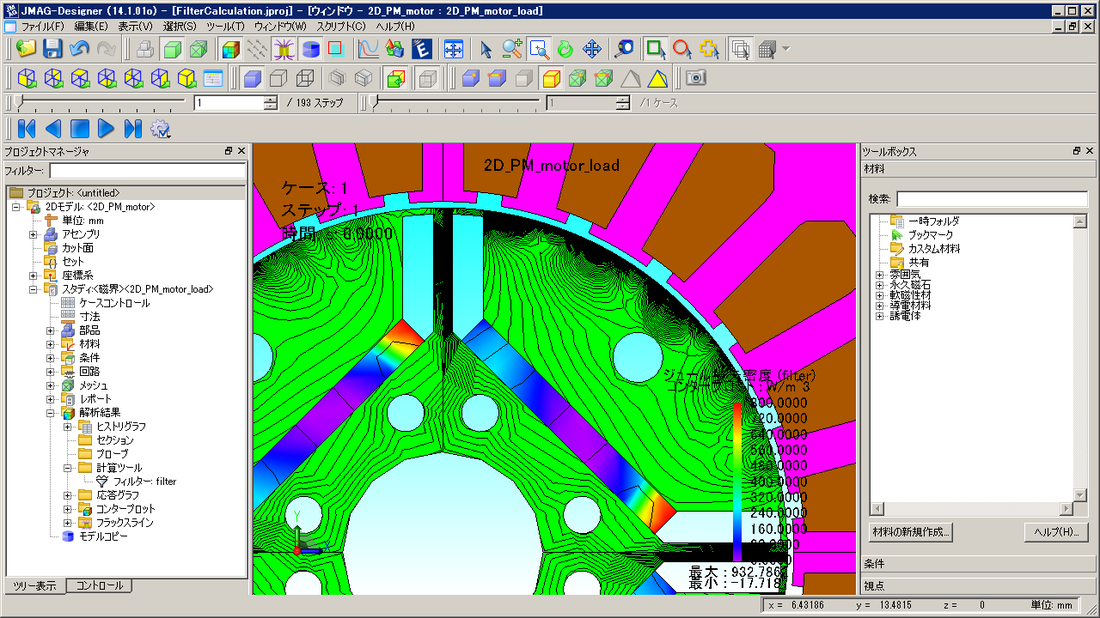

スクリーンショット

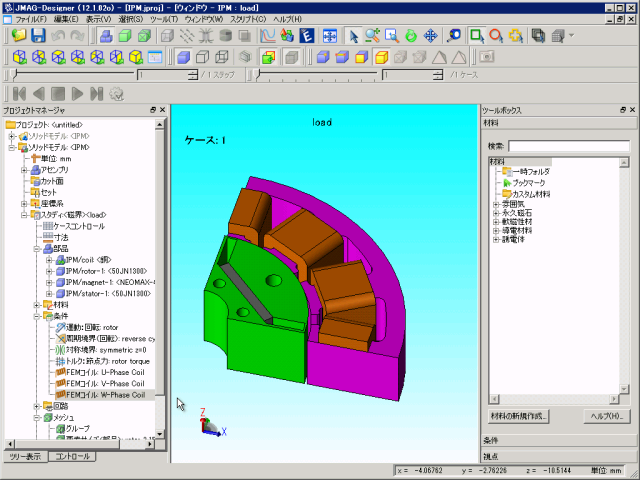

スクリーンショット

  • 出典: 旧Weeblyページから回収したローカル画像

スクリーンショット

  • 出典: 旧Weeblyページから回収したローカル画像

概要

JMAGはJSOLが開発する電気機器設計向け電磁界解析ソフトウェア群です。中核のJMAG-Designerに加え、モータのテンプレート設計、有限要素結果から高速プラントモデルを生成するJMAG-RTなどを提供します。

数値手法と対象

  • 数値手法: JMAG-Designerは有限要素法を用いて磁界、渦電流、運動、電磁力、損失、熱・構造との連成を扱います。
  • 主な対象: モータ・発電機、変圧器・リアクトル、アクチュエータ・ソレノイド、誘導加熱・IH機器、磁気センサ、非破壊検査

向いている用途

電気機器の詳細設計で、非線形磁性、ヒステリシス、鉄損、渦電流、運動、回路を一つのモデルで追跡したい場合に向きます。JMAG-RTを使えば有限要素モデルから制御用の高速モデルへ接続できます。

注意点

JMAG-Designer、JMAG-Express、JMAG-RTは役割が異なります。製品群を単一ソルバーとして説明しないでください。

研究室での位置づけ

研究室ではモータ、磁気ヒステリシス、損失、任意運動、Python自動化の資料を蓄積し、電気機器解析の主要ツールとして扱っています。
