積分方程式・準静的抽出(商用)

HyperLynx

外部ページ

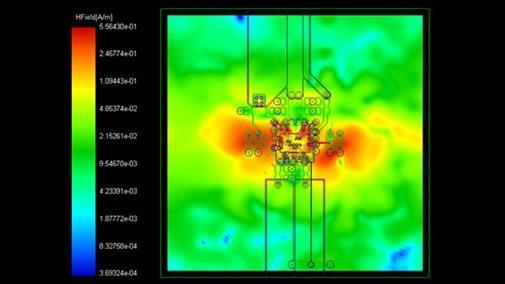

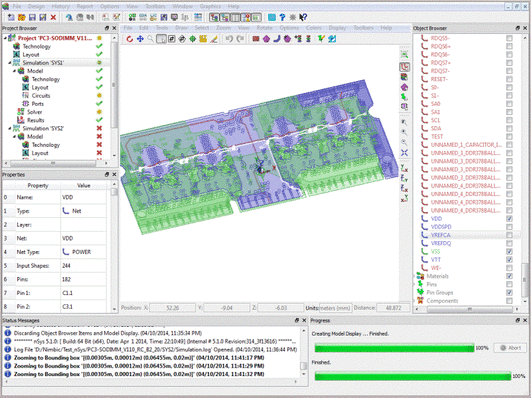

スクリーンショット

画像

  • 出典: 旧Weeblyページから回収したローカル画像

画像

  • 出典: 旧Weeblyページから回収したローカル画像

概要

HyperLynxはSiemensのPCB向けシグナルインテグリティ、パワーインテグリティ、EMI解析製品群です。レイアウト前後の高速検証から3D領域の詳細解析まで複数のワークフローを提供します。

数値手法と対象

  • 数値手法: 伝送線路、回路網、平面・3D電磁界の抽出・解析を製品構成に応じて使い分けます。
  • 主な対象: PCBのDDR・SerDes信号、PDN、DC電圧降下、EMI、電気設計ルール、2D/2.5D/3Dインターコネクト。

向いている用途

PCBレイアウトから高速信号と電源網を抽出し、DDR/SerDesの適合性、クロストーク、PDNインピーダンス、DC電圧降下を検証する用途に向きます。

注意点

HyperLynxは単一の積分方程式ソルバーではありません。SI/PI、3D EMなどのモジュールと前提を分けて記述してください。

研究室での位置づけ

基板のSI/PI/EMIを設計ルールから3D EMまで段階的に評価する環境として、SigrityやSIwaveと比較します。
