有限要素法中心(商用)

Femtet

外部ページ

スクリーンショット

スクリーンショット

  • 出典: 旧Weeblyページから回収したローカル画像

画像

  • 出典: 旧Weeblyページから回収したローカル画像

概要

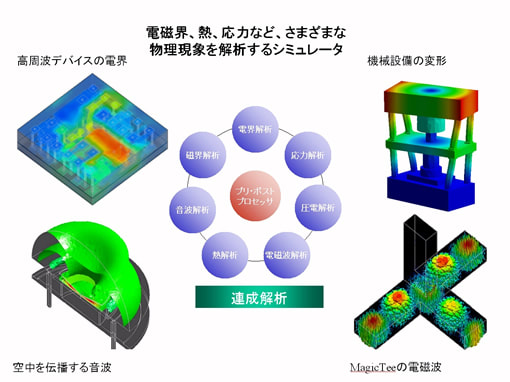

Femtetはムラタソフトウェアが提供する、3Dモデラ、プリ・ポスト処理と複数の物理ソルバーを統合したCAEソフトウェアです。電界、磁界、高周波電磁界に加えて、熱、応力、流体、圧電、音響を扱います。

数値手法と対象

  • 数値手法: 各物理分野で有限要素法を用い、磁界解析と高周波電磁界解析は別ソルバーとして提供されます。高周波側では伝搬定数、S/Y/Zパラメータ、放射特性などを計算できます。
  • 主な対象: 電子部品、コイル、アンテナ、無線給電、圧電部品、熱・応力連成。

向いている用途

コイルや電子部品を、磁界・高周波電磁界だけでなく熱、応力、圧電、音響まで一つの操作環境で連成したい場合に向きます。

注意点

「電磁界」と「磁界」は別の解析機能です。対象周波数、境界条件、連成方法を確認してソルバーを選んでください。

研究室での位置づけ

誘導加熱と音響シミュレーションのような複数物理の入口として、COMSOLなどの汎用連成環境と比較する対象です。

確認根拠

移行元
