FEMM

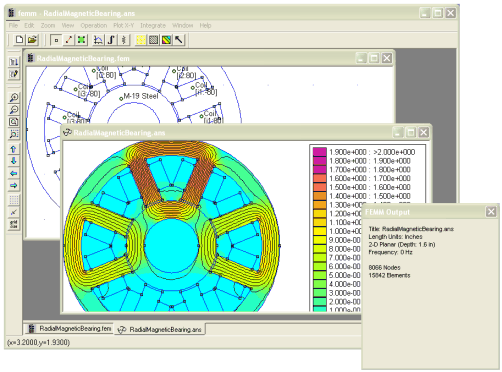

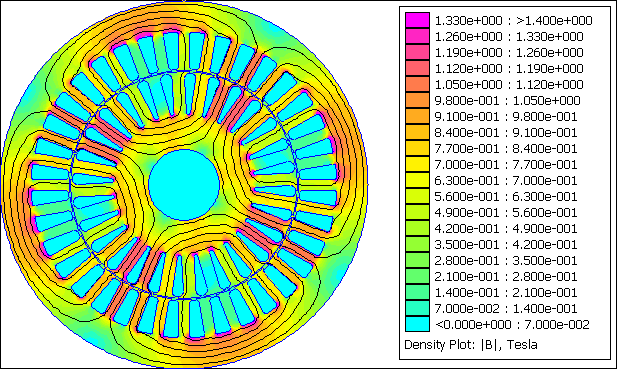

スクリーンショット

• 出典: 旧Weeblyページから回収したローカル画像

• 出典: 旧Weeblyページから回収したローカル画像

概要

FEMMはDavid Meekerが公開する、二次元平面・軸対称問題向けの有限要素解析ソフトウェアです。磁界、静電界、定常熱伝導、定常電流を軽量なGUIとLua自動化で扱えます。

数値手法と対象

• 数値手法: 三角形一次要素による2D有限要素法。磁界では静磁界と時間調和問題を扱い、非線形磁性体、永久磁石、外部回路を設定できます。
• 主な対象: モータ・変圧器断面、磁気回路、コイル、センサ、軸対称電磁石、教育用ベンチマーク。

向いている用途

三次元性が弱い機器断面を素早くモデル化し、磁束、インダクタンス、力、損失の傾向を確認する用途に向きます。LuaやPython連携によるパラメータ掃引にも適しています。

注意点

任意三次元形状や一般的な時間ステップ過渡解析は対象外です。端部効果が重要な機器では、3Dソルバーとの比較が必要です。

研究室での位置づけ

研究室では2D・軸対称磁界、開境界・IABC、他ソルバーとの比較に関する資料を蓄積し、軽量な検証用ソルバーとして扱っています。

確認根拠

• FEMM 公式ページ
• 確認日: 2026-07-11
