積分方程式系(OSS)

Fast Field Solvers

外部ページ

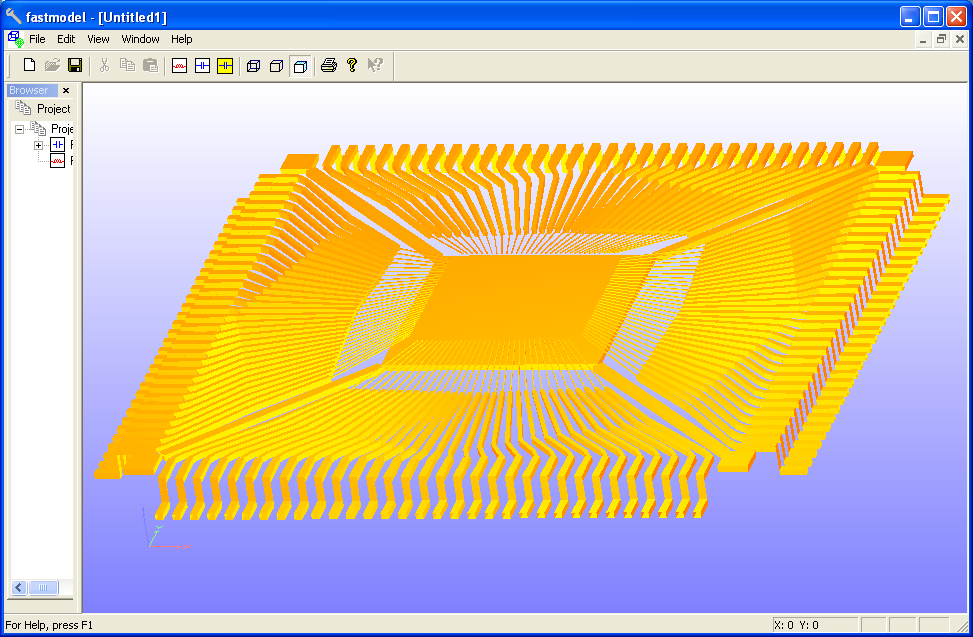

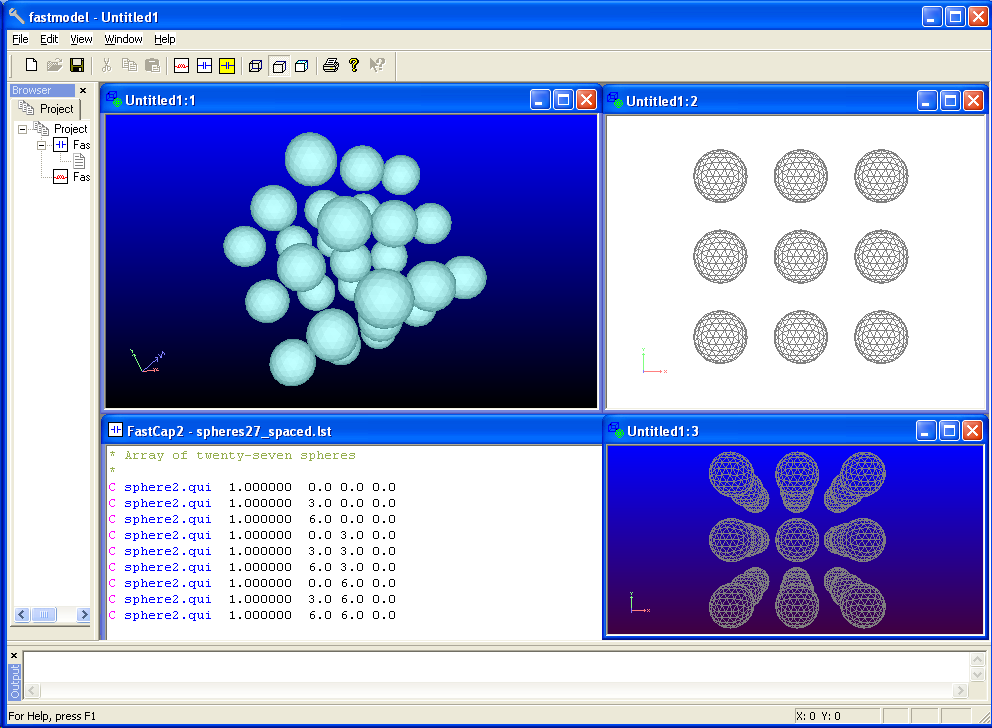

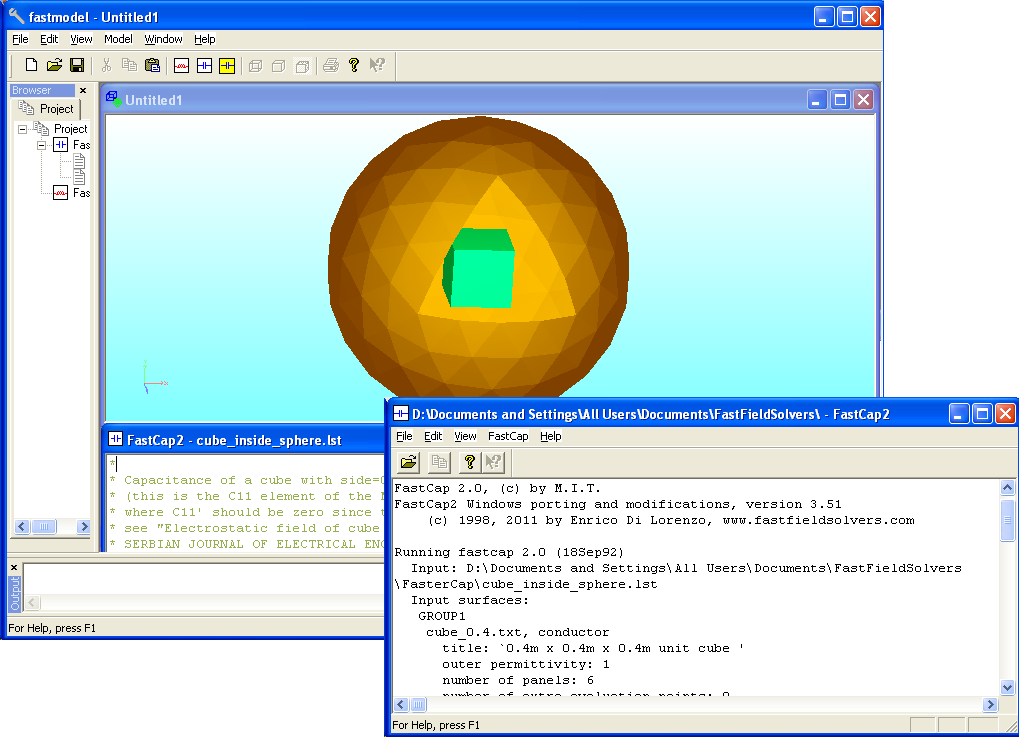

スクリーンショット

画像

  • 出典: 旧Weeblyページから回収したローカル画像

画像

  • 出典: 旧Weeblyページから回収したローカル画像

画像

  • 出典: 旧Weeblyページから回収したローカル画像

概要

Fast Field Solversは、FastCap系の静電容量抽出とFastHenry系の抵抗・部分インダクタンス抽出を扱うツール群です。MITで開発された高速場ソルバーの系譜を、インターコネクト解析へ利用します。

数値手法と対象

  • 数値手法: 高速多重極子法（FMM）、PEEC法（FastHenry）、境界要素法（FastCap）、準静的近似
  • 主な対象: ICパッケージ設計、PCBビア・配線、パワーエレクトロニクス、RF/マイクロ波回路、インターコネクト

向いている用途

配線、ビア、バスバー、コイルの準静的なRLCを抽出し、回路シミュレータへ渡す用途に向きます。

注意点

研究コードや歴史的コードを含みます。適用範囲、離散化、依存ライブラリ、保守状況を確認し、汎用の完成済みCAE製品として扱わないでください。

研究室での位置づけ

PEEC・BEM/SIBC連携を進める研究に対し、寄生パラメータ抽出の基準実装・比較対象として位置づけます。

確認根拠

移行元
