EMSolution

外部ページ

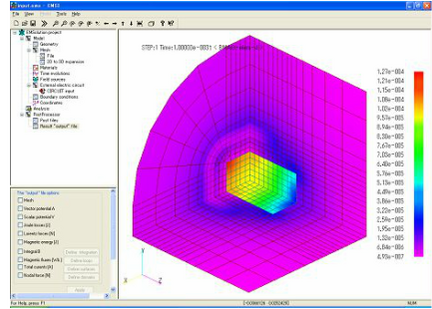

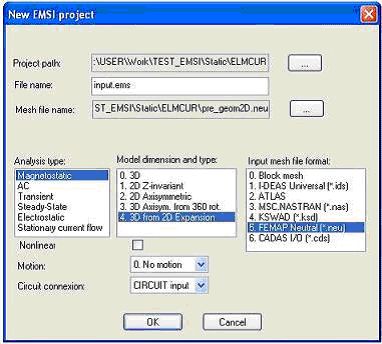

スクリーンショット

出典: 旧Weeblyページから回収したローカル画像

出典: 旧Weeblyページから回収したローカル画像

概要

EMSolutionはサイエンスソリューションズが提供する国産の三次元低周波電磁界解析ソフトウェアです。静磁界、交流定常磁界、渦電流を含む過渡磁界を対象とし、電気機器や誘導加熱などの準静磁界問題を扱います。

数値手法と対象

数値手法: 辺要素有限要素法を採用し、A-φ法、2ポテンシャル法、ICCG法、スライド法、導体シェル要素などを公式に説明しています。
主な対象: モータ、変圧器、電磁式リターダ、誘導加熱、磁気シールド、MRI、超電導機器。

向いている用途

非線形磁性体、渦電流、回路、運動を含む三次元の低周波磁界問題に向きます。モータ、変圧器、誘導加熱、磁気シールドを同じ準静磁界の枠組みで検討できます。

注意点

全波電磁波解析ではなく、変位電流を無視する準静磁界領域が中心です。対応OSや追加モジュールは公式ダウンロード・製品ページで確認してください。

研究室での位置づけ

誘導加熱、磁気ヒステリシス、モータ、電磁石の解析で、JMAG、Maxwell、FEMM、NGSolveなどと結果を照合する商用低周波ソルバーとして位置づけます。
