有限要素法中心(商用)

EMPro

外部ページ

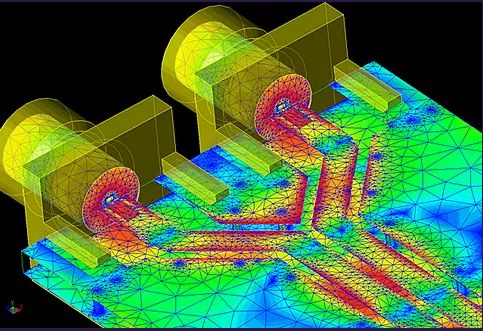

スクリーンショット

画像

  • 出典: 旧Weeblyページから回収したローカル画像

画像

  • 出典: 旧Weeblyページから回収したローカル画像


  • 出典: 旧Weeblyページから回収したローカル画像

概要

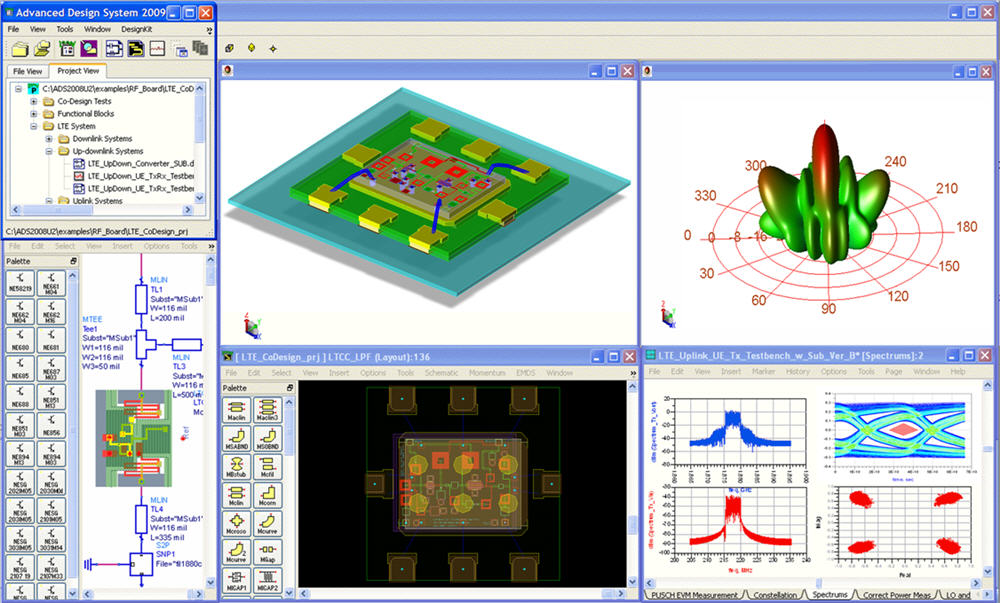

EMProはKeysight Technologiesの三次元電磁界解析環境です。時間領域のFDTDソルバーと周波数領域の有限要素ソルバーを備え、ADSの回路・レイアウト設計と電磁界解析を接続できます。

数値手法と対象

  • 数値手法: FDTDによる時間領域解析と有限要素法による周波数領域解析。ポート、Sパラメータ、放射界を回路解析へ受け渡せます。
  • 主な対象: RFコンポーネント（フィルタ、カプラ）、マイクロ波回路、パッケージ・インターコネクト、アンテナ（小型・複雑形状）、EMC、SI/PI解析、mmWave、5G/6Gデバイス

向いている用途

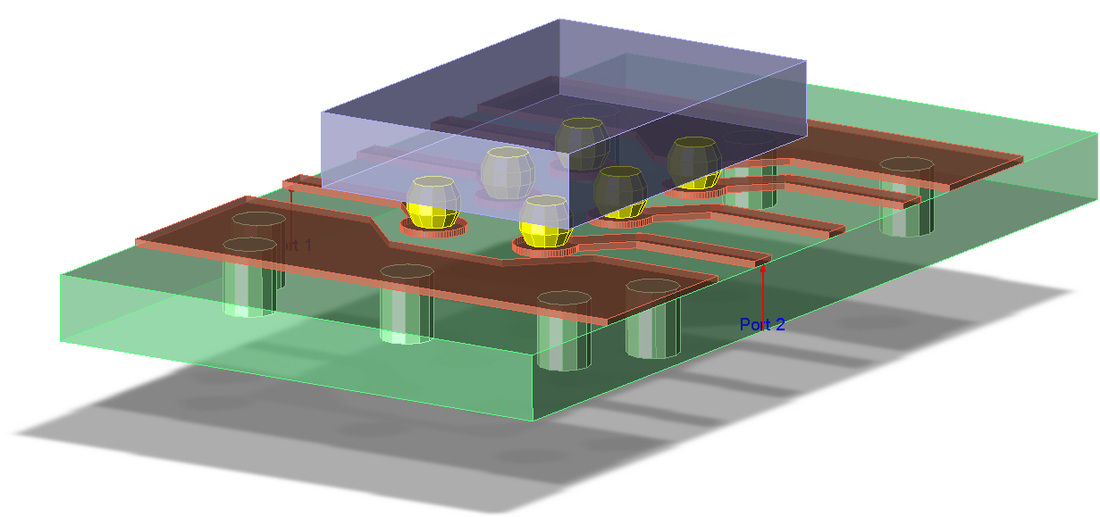

アンテナ、パッケージ、コネクタ、フィルタなどの三次元形状を解析し、そのSパラメータや放射特性をADSの回路モデルへ戻す設計に向きます。

注意点

FDTDとFEMではメッシュ、境界条件、計算資源の支配要因が異なります。ADSとの連携機能や利用可能なソルバーは、契約する製品構成で確認してください。

研究室での位置づけ

高周波部品と回路の協調設計を調べる際の比較対象です。誘導加熱やモータなど、本研究室の低周波磁界テーマには別の低周波ソルバーを用います。
