積分方程式・準静的抽出(商用)

ELF

外部ページ

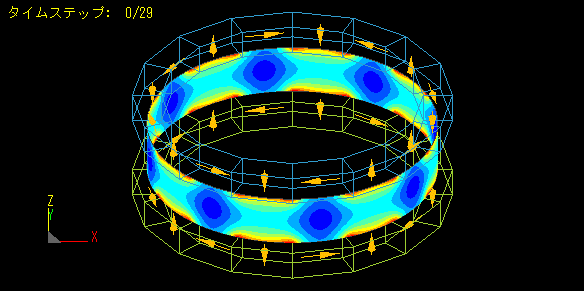

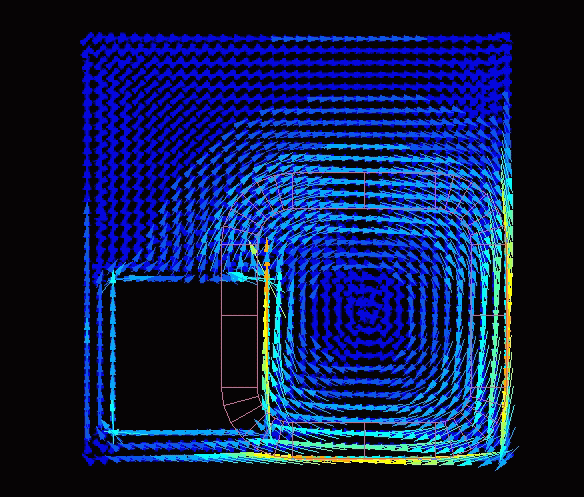

スクリーンショット

出典: 旧Weeblyページから回収したローカル画像

出典: 旧Weeblyページから回収したローカル画像

出典: 旧Weeblyページから回収したローカル画像

概要

ELFシリーズは株式会社エルフの積分方程式系電磁界解析ソフトウェアです。磁界のELF/MAGIC、電界のELFIN、荷電粒子軌道のELF/BEAMを用途別に提供し、空気領域をメッシュ化せず全空間の場を計算します。

数値手法と対象

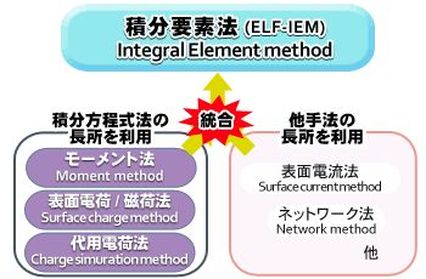

数値手法: 磁気モーメント法、表面電荷法、代用電荷法を改良・統合した独自の積分要素法。ELF/MAGICは非線形B-H、静磁界、正弦波、過渡・運動・渦電流を扱います。
主な対象: 永久磁石、電磁石、磁気シールド、センサ、モータ、加速器、電子顕微鏡、荷電粒子軌道。

向いている用途

磁場が広く漏れる三次元磁石・電磁石、自由運動を伴う装置、空間磁場や粒子軌道を高密度に評価する用途に向きます。

注意点

ELF/MAGICの「積分要素法」は従来の一定磁気モーメント要素と同一ではありません。磁界、電界、粒子軌道は別製品であり、過渡・渦電流の設定も静磁界と分けて確認してください。

研究室での位置づけ

研究室では磁石・電磁石、反磁性体、磁気力、DLL連携、最適化、加速器関連の多数のモデルを蓄積し、積分方程式系の主要比較対象としています。

確認根拠

移行元

旧Weeblyページ: https://ksugahar.weebly.com/elf.html
