メッシュ生成ソフトウェア

Coreform Cubit

外部ページ

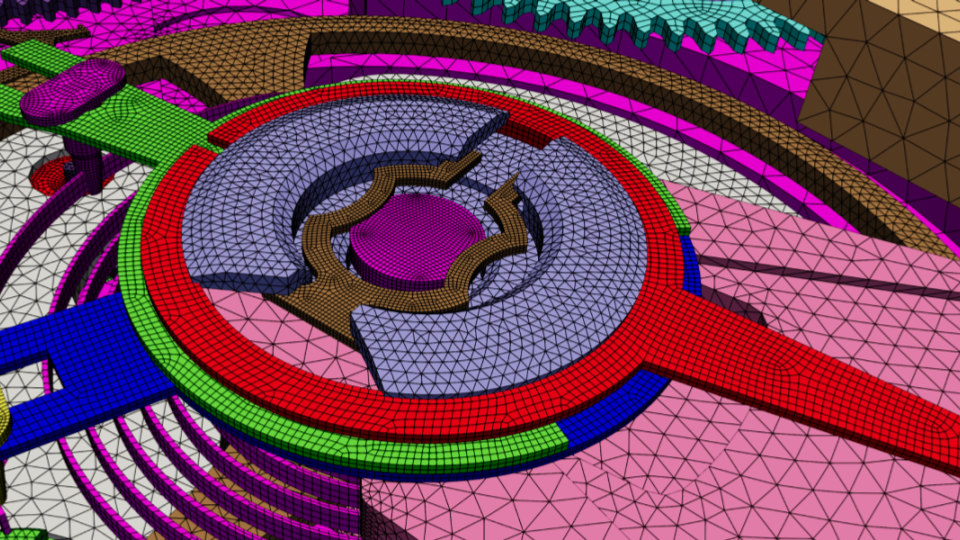

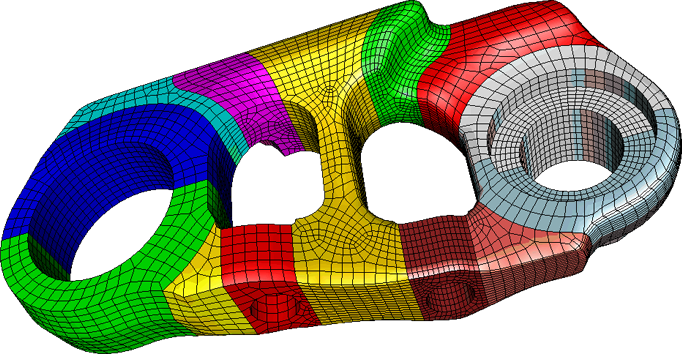

スクリーンショット

画像

  • 出典: 旧Weeblyページから回収したローカル画像

画像

  • 出典: 旧Weeblyページから回収したローカル画像

概要

Coreform Cubitは、CAD形状の修復・分割、解析属性の付与、表面・体積メッシュ生成を行うプリプロセッサです。Sandia National Laboratoriesで開発されたCUBITを起源とし、現在はCoreformが商用製品として提供しています。

数値手法と対象

  • 数値手法: paving、sweeping、mapped meshing、四面体・六面体・混合メッシュ、形状のimprint/merge、品質評価とPython自動化。
  • 主な対象: 複雑CADの解析用分割、境界・材料ID付与、有限要素・有限体積ソルバー向けメッシュ作成。

向いている用途

複雑な電磁界モデルを領域分割し、材料・境界IDを保った高品質な四面体・六面体メッシュへ変換する用途に向きます。

注意点

このソフト自体は電磁界を解くソルバーではありません。要素種類、次数、領域ID、境界ID、出力形式が下流ソルバーの要件を満たすか確認してください。

研究室での位置づけ

研究室では電磁界モデルの六面体・四面体メッシュ作成、形状修復、Python自動化、EMSolutionやNGSolve等への変換に利用しています。
