全波電磁界・時間領域(商用)

CST Studio Suite

外部ページ

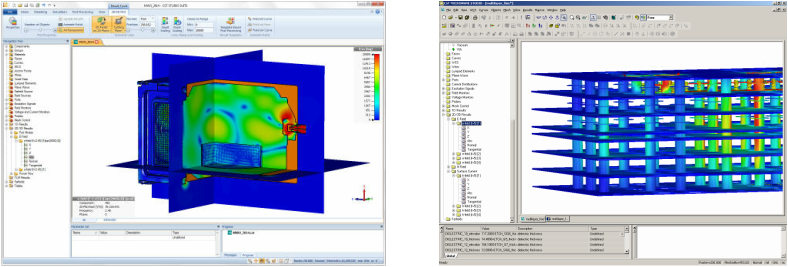

スクリーンショット


  • 出典: 旧Weeblyページから回収したローカル画像

概要

CST Studio SuiteはDassault Systèmes SIMULIAの三次元電磁界解析製品群です。静電界・低周波からマイクロ波・光まで複数ソルバーを一つの環境に統合し、手法間の連成も行います。

数値手法と対象

  • 数値手法: 主力の時間領域ソルバーはMaxwell方程式の積分形を離散化するFITを用います。ほかに周波数領域FEM、積分方程式、TLM、漸近法などを備えます。
  • 主な対象: アンテナ設計・配置、マイクロ波回路・フィルタ、EMC/EMI、ESD解析、レーダー・RCS、電磁メタマテリアル、生体電磁（SAR）、荷電粒子ビーム装置

向いている用途

広帯域アンテナ、マイクロ波部品、EMC、散乱、低周波機器、荷電粒子装置を、問題ごとに時間領域・周波数領域・積分方程式・漸近法から選んで解析する用途に向きます。

注意点

CSTをFDTDまたはFEMだけの製品として説明しないでください。FITとFDTDは直交格子で密接ですが同一名称ではなく、曲面処理やメッシュ設定も確認が必要です。

研究室での位置づけ

研究室では誘導加熱、高周波、表面抵抗、荷電粒子、Python/マクロ自動化、他CADとの相互検証に用いています。
