有限要素法中心(商用)

Ansys HFSS / Maxwell

外部ページ

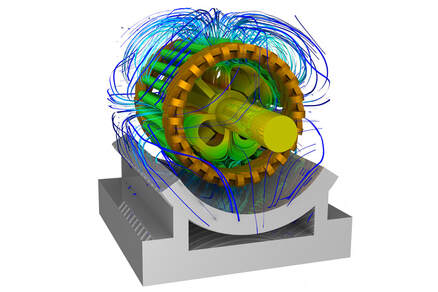

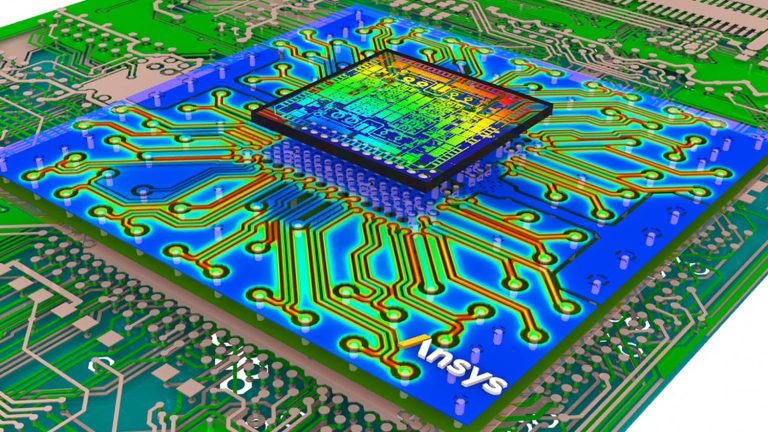

スクリーンショット


  • 出典: 旧Weeblyページから回収したローカル画像


  • 出典: 旧Weeblyページから回収したローカル画像

概要

Ansys Electronics Desktop (AEDT) 上で利用する電磁界解析製品群です。HFSSは高周波・高速信号向け、Maxwellは静電界・静磁界・低周波の時間変動場向けであり、両者を一つの有限要素ソルバーとして扱う説明は正確ではありません。

数値手法と対象

  • 数値手法: HFSSは有限要素法、積分方程式法、漸近法およびハイブリッド解法を備えます。Maxwellは2D/3D有限要素法で静的、周波数領域、過渡の電界・磁界を扱います。
  • 主な対象: HFSS: アンテナ、RF・マイクロ波部品、パッケージ、PCB。Maxwell: モータ、変圧器、アクチュエータ、電磁石。

向いている用途

高周波と低周波で製品を使い分けつつ、AEDT内で熱・回路・SI/PI解析へ接続したい場合に向きます。

注意点

製品名が同じでも、低周波・高周波・熱・構造などは別ソルバーや別モジュールの場合があります。対象周波数、定式化、追加モジュール、ライセンス構成を公式資料で確認してください。

研究室での位置づけ

誘導加熱、モータ、磁気浮上、電磁石などの低周波テーマはMaxwell、高周波部品やアンテナはHFSSの対象です。研究室では、両者を混同せず、周波数領域と定式化に応じた商用ソルバーの比較対象とします。
