回路解析(商用)

ADS

外部ページ

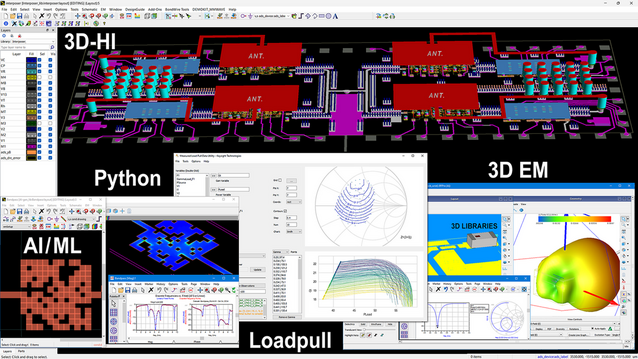

スクリーンショット

写真

  • 出典: 旧Weeblyページから回収したローカル画像

概要

PathWave Advanced Design System（ADS）は、RF・マイクロ波・高速デジタル向けの回路／システム設計環境です。回路図、レイアウト、測定データ、Momentumの平面電磁界解析、EMProの3D解析を協調させます。

数値手法と対象

  • 数値手法: Sパラメータ、DC、過渡、harmonic balance、circuit envelopeなどの回路解析。必要に応じてMomentum/EMProの電磁界モデルを回路へ取り込みます。
  • 主な対象: 5G/6G通信システム、ミリ波回路・アンテナ、車載レーダー、衛星通信、IoTデバイス、高速デジタル（SI/PI）

向いている用途

増幅器、ミキサ、発振器、フィルタなどの非線形RF回路を設計し、レイアウト寄生やアンテナ特性まで協調解析する用途に向きます。

注意点

ADS本体の回路解析、Momentumの2.5D解析、EMProの3D解析を区別してください。利用できる解析機能は製品・ライセンス構成で異なります。

研究室での位置づけ

電磁界解析で得たSパラメータや等価回路をRF回路へ組み込む際の商用統合環境として位置づけます。
